Die Grundlagenphysik des pyroelektrischen Effekts in der Infrarotsensorik: Mechanismen, Materialien und Signalerzeugung

Einleitung: Wärmemessung durch Polarisation

Infrarotstrahlung (IR), die für das menschliche Auge unsichtbar ist, liefert wichtige Informationen über den thermischen Zustand von Objekten. Die Detektion dieser Strahlung ist für Anwendungen von der Wärmebildgebung und Bewegungserkennung bis hin zur Gasanalyse und berührungslosen Thermometrie unerlässlich. Unter den verschiedenen Technologien zur IR-Detektion bieten jene, die auf dem pyroelektrischen Effekt basieren, einzigartige Vorteile, insbesondere für den Betrieb ohne Kühlung bei Raumtemperatur. Der pyroelektrische Effekt beschreibt die Fähigkeit bestimmter Materialien, bei einer Temperaturänderung ein temporäres elektrisches Signal (Spannung oder Strom) zu erzeugen. Dieses Phänomen beruht auf der Temperaturabhängigkeit der spontanen elektrischen Polarisation des Materials. Das Verständnis der grundlegenden physikalischen Prozesse hinter diesem Effekt, der Eigenschaften verschiedener pyroelektrischer Materialien und ihrer Wechselwirkung mit einfallender IR-Strahlung ist essenziell für die Entwicklung und Optimierung moderner Sensortechnologien.

Die Physik der Pyroelektrizität

Pyroelektrizität ist untrennbar mit der Kristallstruktur eines Materials verbunden. Sie tritt nur in Materialien mit spontaner elektrischer Polarisation (P _{_s} ) auf , d. h. sie weisen ein inhärentes elektrisches Dipolmoment pro Volumeneinheit auf, selbst ohne äußeres elektrisches Feld. Dies setzt voraus, dass die Kristallstruktur des Materials kein Symmetriezentrum besitzt und einer der zehn polaren Punktgruppen unter den 32 kristallographischen Punktgruppen angehört.

In diesen polaren Materialien ist die Stärke der spontanen Polarisation (P_{_s} ) temperaturabhängig. Der pyroelektrische Effekt beschreibt genau diese Änderung von P_s als Reaktion auf eine Temperaturänderung (ΔT). Dieser Zusammenhang wird durch den pyroelektrischen Koeffizienten (p) quantifiziert , der als Vektorkomponente der Polarisationsänderung entlang der polaren Achse pro Temperaturänderungseinheit definiert ist.

p = DP_s / DT

Wenn ein pyroelektrisches Material eine gleichmäßige Temperaturänderung ΔT erfährt, führt die Änderung seiner spontanen Polarisation ΔP_{_s} zur Ausbildung von Oberflächenladungen auf den Flächen senkrecht zur polaren Achse. Die erzeugte Oberflächenladungsdichte (σ) ist gegeben durch:

σ = ΔP_s = p · ΔT

Werden Elektroden auf diesen Oberflächen platziert und über einen externen Stromkreis angeschlossen, kann sich diese Änderung der Oberflächenladung als messbarer Strom ( I ) manifestieren, wenn sich die Temperatur mit der Zeit ändert (d T /d t ), oder als Spannung (Δ V ) über die Kapazität ( C ) des Materials , wenn der Stromkreis offen oder hochohmig ist.

I = A · DP_s / Dt = A · p · (DT / Dt) ΔV = ΔQ / C = (A · p · ΔT) / C = (p · d · ΔT) / (ε₀ · ε_r)

Hierbei ist A die Elektrodenfläche, d die Materialdicke, ε₀ die Permittivität des Vakuums und ε_{_r} die relative Dielektrizitätskonstante des Materials. Entscheidend ist, dass der pyroelektrische Effekt nur bei Temperaturänderungen ein Signal erzeugt . Bei konstant erhöhter Temperatur wird kein Signal erzeugt, da die Oberflächenladungen durch interne Leitfähigkeit oder externe Leckströme schnell neutralisiert werden. Daher ist für einen kontinuierlichen Betrieb die Modulation der einfallenden Infrarotstrahlung (z. B. mittels eines Choppers) oder die Detektion bewegter thermischer Ziele erforderlich.

Infrarot-Detektionsmechanismus und Polaritätskopplung

Der Prozess der Infrarotdetektion mit einem pyroelektrischen Material umfasst mehrere Schritte, bei denen die thermischen, elektrischen und optischen Eigenschaften des Materials interagieren:

1. Absorption von IR-Strahlung: Die einfallende Infrarotstrahlung trifft auf das Sensorelement. Ein Teil dieser Strahlung wird absorbiert, typischerweise verstärkt durch eine spezielle schwarze Beschichtung auf der Sensoroberfläche, die für eine hohe Absorptionsfähigkeit im gewünschten Infrarotspektrum ausgelegt ist.
2. Temperaturänderung: Die absorbierte Strahlungsenergie führt zu einem Temperaturanstieg (ΔT) des dünnen pyroelektrischen Elements. Die Größe dieser Temperaturänderung hängt von der Intensität der absorbierten Strahlung, der thermischen Masse des Elements (Masse × spezifische Wärmekapazität) und seiner Wärmeleitfähigkeit an die Umgebung (Wärmeverlust) ab.
3. Änderung der Polarisation: Die Temperaturänderung (ΔT) bewirkt eine Änderung der spontanen Polarisation des Materials (ΔP)._s = p · ΔT) aufgrund des pyroelektrischen Effekts.
4. Signalerzeugung: Die Änderung der Polarisation führt zur Erzeugung von Oberflächenladungen, was zu einem messbaren Strom- oder Spannungssignal führt, wie in den obigen Gleichungen beschrieben.

Die Kopplung zwischen der Polaritätsänderung des Materials und der IR-Absorption ist somit indirekt, aber fundamental: Die IR-Absorption bewirkt direkt die Temperaturänderung (ΔT), und diese Temperaturänderung ist der direkte Auslöser für die Änderung der spontanen Polarisation (ΔP_{_s} ). Die Effizienz dieser Kopplung hängt von der Absorptionsfähigkeit der Oberfläche, den thermischen Eigenschaften, die ΔT beeinflussen (eine geringe thermische Masse ist wünschenswert), und der Größe des pyroelektrischen Koeffizienten ( p ) ab, der die Reaktion von ΔP_{_s} auf diese Temperaturänderung ΔT bestimmt.

Vergleich pyroelektrischer Materialien

Die Wahl des pyroelektrischen Materials hat einen signifikanten Einfluss auf die Sensorleistung. Zu den wichtigsten gewünschten Eigenschaften gehören ein hoher pyroelektrischer Koeffizient ( p ), eine niedrige relative Dielektrizitätskonstante (εr _{) für eine höhere Spannungsempfindlichkeit, eine} niedrige spezifische Wärmekapazität ( cp ) und Dichte (ρ) für eine größere Temperaturänderung durch absorbierte Energie, eine niedrige Wärmeleitfähigkeit ( k ) zur Minimierung von Wärmeverlusten, eine hohe Curie-Temperatur ( _Tc , oberhalb derer die Pyroelektrizität verloren geht) und eine gute chemische und mechanische Stabilität. Drei häufig verwendete Materialien veranschaulichen die damit verbundenen Zielkonflikte:

• Lithiumtantalat (LiTaO₃):
  • Struktur: Ein ferroelektrischer Einkristall des trigonalen Kristallsystems (Punktgruppe 3m). Er weist eine hohe spontane Polarisation auf.
  • Eigenschaften: Bietet eine gute Balance aus hohem pyroelektrischem Koeffizienten, relativ niedriger Dielektrizitätskonstante im Vergleich zu Keramiken, ausgezeichneter thermischer und chemischer Stabilität und einer hohen Curie-Temperatur (~610 °C).
  • Mechanismus: Die Änderung von P_s T entsteht durch Verschiebungen der Ionenpositionen innerhalb der nicht-zentrosymmetrischen Einheitszelle.
  • Anwendung: Aufgrund seiner Robustheit und guten Gesamtkennzahlen findet es breite Anwendung in Hochleistungs-Einzelelementdetektoren und linearen Arrays. Viele hochwertige Infrarot-Detektionskomponenten basieren auf LiTaO₃.
• Polyvinylidenfluorid (PVDF) und seine Copolymere (z. B. P(VDF-TrFE)):
  • Struktur: Ein teilkristallines Polymer. Die Pyroelektrizität beruht primär auf der polaren β-Phase, die eine spezifische Ausrichtung der CF-Dipole aufweist. Diese Phase wird durch mechanische Dehnung und elektrische Polarisierung induziert.
  • Eigenschaften: Niedrigerer pyroelektrischer Koeffizient als Kristalle/Keramiken, aber auch eine sehr niedrige Dielektrizitätskonstante und geringe thermische Masse. Dies führt zu einer hohen Spannungsempfindlichkeit. Es ist flexibel, leicht, kostengünstig und kann zu großflächigen Filmen verarbeitet werden. Niedrige Curie-Temperatur (ca. 100–150 °C, je nach Typ).
  • Mechanismus: Temperaturänderungen beeinflussen die Dipolausrichtung und Libration innerhalb der polaren kristallinen Phase.
  • Anwendung: Geeignet für kostengünstige Sensoren, großflächige Detektoren, Hydrophone und flexible Sensoranwendungen.
• Bleizirkonattitanat (PZT):
  • Struktur: Eine polykristalline ferroelektrische Keramik mit Perowskitstruktur (ABO₃). Ihre Eigenschaften lassen sich durch Variation des Zr/Ti-Verhältnisses und Zugabe von Dotierstoffen gezielt einstellen. Zur Ausrichtung der ferroelektrischen Domänen und zur Erzeugung einer makroskopischen Nettopolarisation ist eine elektrische Polung erforderlich.
  • Eigenschaften: Es weist sehr hohe pyroelektrische Koeffizienten und starke piezoelektrische Eigenschaften auf. Allerdings besitzt es typischerweise eine hohe Dielektrizitätskonstante, die die Spannungsempfindlichkeit verringern kann, sofern sie bei der Geräteentwicklung nicht sorgfältig berücksichtigt wird. Die Curie-Temperatur variiert mit der Zusammensetzung (typischerweise 150–350 °C).
  • Mechanismus: Die Temperatur beeinflusst das Ausmaß der Polarisation innerhalb der ausgerichteten ferroelektrischen Domänen.
  • Anwendung: Es wird dort eingesetzt, wo eine hohe Stromempfindlichkeit erforderlich ist oder wo seine piezoelektrischen Eigenschaften genutzt werden. Häufig findet man es in spezialisierten Detektoren und Bildgebungsarrays.

Vergleichende Materialeigenschaften

Typische Eigenschaften gängiger pyroelektrischer Materialien (ungefähre Werte bei Raumtemperatur)

Eigenschaft	Einheit	LiTaO₃	PVDF (β-Phase)	PZT (typische Keramik)
Pyroelektrischer Koeffizient (p)	μC m⁻² K⁻¹	180 – 230	20 – 40	300 – 600
Relative Dielektrizitätskonstante (εr)	Dimensionslos	43 – 55	8 – 12	300 – 2000
Spezifische Wärmekapazität (cp)	J kg⁻¹ K⁻¹	~ 420	~ 1300	~ 300 - 400
Dichte (ρ)	kg m⁻³	~ 7450	~ 1780	~ 7500 - 7900
Wärmeleitfähigkeit (k)	W m⁻¹ K⁻¹	~ 4.6	~ 0.13 - 0.2	~ 1.0 - 2.0
Curie-Temperatur (Tc)	° C	~ 610	~ 100 - 150	~ 150 - 350
Spannungs-Gütefaktor (p / εr)	μC m⁻² K⁻¹	~ 3.6 - 4.3	~ 2 - 4	~ 0.2 - 1.0
Energie-Gütefaktor (p / (εr ρ cp))	m³ C⁻¹ J⁻¹ ×10⁻¹²	~ 1.4	~ 8 - 15	~ 0.1 - 0.4

Hinweis: Die Werte sind Näherungswerte und können je nach Zusammensetzung, Herstellungsverfahren, Polungsbedingungen und Betriebstemperatur erheblich variieren. Die Kennwerte dienen lediglich der vereinfachten Vergleichbarkeit.

Signalerzeugung und -verarbeitung

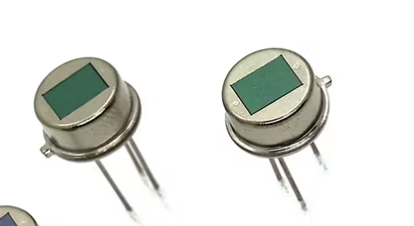

Das vom pyroelektrischen Element erzeugte elektrische Rohsignal (Ladung oder Strom) ist typischerweise sehr klein. Es erfordert eine sorgfältige Verstärkung und Verarbeitung. Üblicherweise wandelt ein hochohmiger Verstärker, oft ein im Sensorgehäuse integrierter Feldeffekttransistor (FET), die Ladung/den Strom in ein nutzbares Spannungssignal um. Dieses Signal wird anschließend verstärkt, gefiltert (um Rauschen zu entfernen und die Frequenz der IR-Modulation oder der Zielbewegung zu isolieren) und gegebenenfalls digitalisiert. Die thermische Zeitkonstante (abhängig von der thermischen Masse und der Leitfähigkeit) und die elektrische Zeitkonstante (abhängig von der Elementkapazität und dem Lastwiderstand/der Eingangsimpedanz des Verstärkers) des Sensorsystems bestimmen entscheidend dessen Frequenzgang und Empfindlichkeit. Diese sind wesentlich für das Verständnis der Leistungsdaten, die häufig für kommerzielle Sensorprodukte angegeben werden.

Fazit

Der pyroelektrische Effekt bietet einen leistungsstarken Mechanismus zur ungekühlten Infrarotdetektion. Er basiert auf der fundamentalen Temperaturabhängigkeit der spontanen Polarisation in bestimmten nicht-zentrosymmetrischen Materialien. Die Materialwahl – ob robuste Einkristalle wie LiTaO₃, flexible Polymere wie PVDF oder Hochleistungskeramiken wie PZT – erfordert wichtige Abwägungen zwischen pyroelektrischem Koeffizienten, dielektrischen Eigenschaften, thermischen Charakteristika und Betriebsanforderungen. Die Kopplung von Absorption einfallender Infrarotstrahlung, der daraus resultierenden Temperaturänderung und der anschließenden Änderung der Materialpolarität bildet die Grundlage der Signalgenerierung. Die fortgesetzte Forschung an neuartigen pyroelektrischen Materialien und fortschrittlichen Sensordesigns verspricht weitere Verbesserungen hinsichtlich Empfindlichkeit, Geschwindigkeit und Integration für ein breites Spektrum an Infrarotsensoranwendungen.
